물순환 외피 시스템

-

복층외피에 물과 차광수를 채워
열차폐성을 높인 고온 극복형 온실

투명한 두개의 공기층을 가진 플라스틱 복층판의 한층에 물을 가두거나 순환시킬 수 있는 물순환용 외피

물을 채운 복층판은 가시광 투과율과 적외선 차단율이 모두 상승하여 작물재배와 실내보온에 유리

사계절 과채류 재배가 가능하며, 비닐하우스 대비 50%의 에너지 절감

물 온도와 적외선 차폐성을 이용해 온실
내부온도를 작은 에너지로 일정하게 유지

물 온도로 열관류율이0.1~10W/㎡로
조절되어 실내온도 조절 가능

복층외피에 물과 차광수를 채워
열 차폐성을 높인 고온 극복형 온실

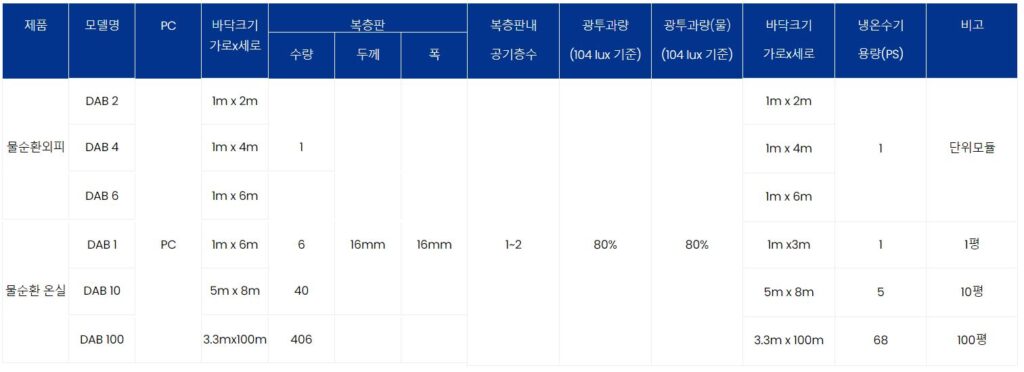

제품

모델명

PC

바닥크기

복층판

복층판내

광투과량

광투과량(물)

바닥크기

냉온수기

비고

가로x세로

수량

두께

공기층수

(104 lux 기준)

(104 lux 기준)

가로x세로

용량(PS)

DAB 2

1m x 2m

1m x 2m

물순환외피

DAB 4

1m x 4m

1

광투과량(물)

1m x 4m

1

단위모듈

DAB 6

1m x 6m

광투과량(물)

1m x 6m

냉온수기

DAB 1

PC

1m x 6m

6

16mm

16mm

1~2

80%

80%

1m x3m

1

1평

물순환 온실

DAB 10

5m x 8m

40

광투과량(물)

5m x 8m

5

10평

DAB 100

3.3mx100m

406

광투과량(물)

3.3m x 100m

68

100평

물순환 외피용 차광수

-

복층외피에 물과 차광수를 채워
열차폐성을 높은 고온 극복형 온실

고온기 온실 내부에 들어오는 다량의 가시광선과 적외선을 차단하기 위해 개발된 제품으로, 물에 색을 입힌 수용액

물 두께 8mm 에서 적외선을 90% 이상 차단

기존 차광막을 사용하지 않고도 온실에 입사되는 일사량 조절 가능

고온극복용 DABS 적용 온실에 적함

복층회피에 물과 차광수를 채워
열 차폐성을 높인 고온 극복형 온실

차광수의 광합성 스펙트럼

물온도와 색 조절로 사계절 과채류 재배 가능

제품모델명주성분가시광 투과적외선 차단자외선 차단포장단위
일반 차광수EML-N40물+잉크45%60% 100%20KG
고급 차광수EML-S40물+폴리머45%90%98%

열관류율 시험기

DABU-500

우리, 필름 및 기타 단열소재의 단열성 지표인
열관류율 값을 측증하는 장치

고온기 온실 내부에 들어오는 다량의 가시광선과 적외선을 차단하기 위해 개발된 제품으로, 물에 색을 입힌 수용액

물 두께 8mm 에서 적외선을 90% 이상 차단

기존 차광막을 사용하지 않고도 온실에 입사되는 일사량 조절 가능

고온극복용 DABS 적용 온실에 적함

소형시료의
열관류율 값을 측정

디자인 특허 / 상표 출원 제품이며
KS F2278:2017과 동등한 시험 방법

(시료 크기 320mm 이하, 두께 200mm 이하)

실시간 열관류율값 모니터링 및 Data 저장
측정치에 대한 재현성 우수

열관류율 측정 값이 2종류로 측정 (U1/U2), 측정시간 3시간이내

U1 : KS F 2278과 동등하게 고온실의 공급열량으로 측정하여 표시

U2 : Heat Flux Sensor를 부착하여 직접 측정

열관류율시험기 PC 제어화면

항목규격
외관치수455mm(W) × 535mm(D) × 1083mm(H)
무게약 120Kg
정격 전압 / 소비전력220V / 1.0 kWh 이하
고온 / 저온 챔버 설정온도20~40℃ / 0~10℃
최대 시료크기300mm(W) × 320mm(D) × 10mm(H)
열관류율 측정값U1 : 온도와 전력량으로 계산
U2 : Heat flux sensor로 계산
